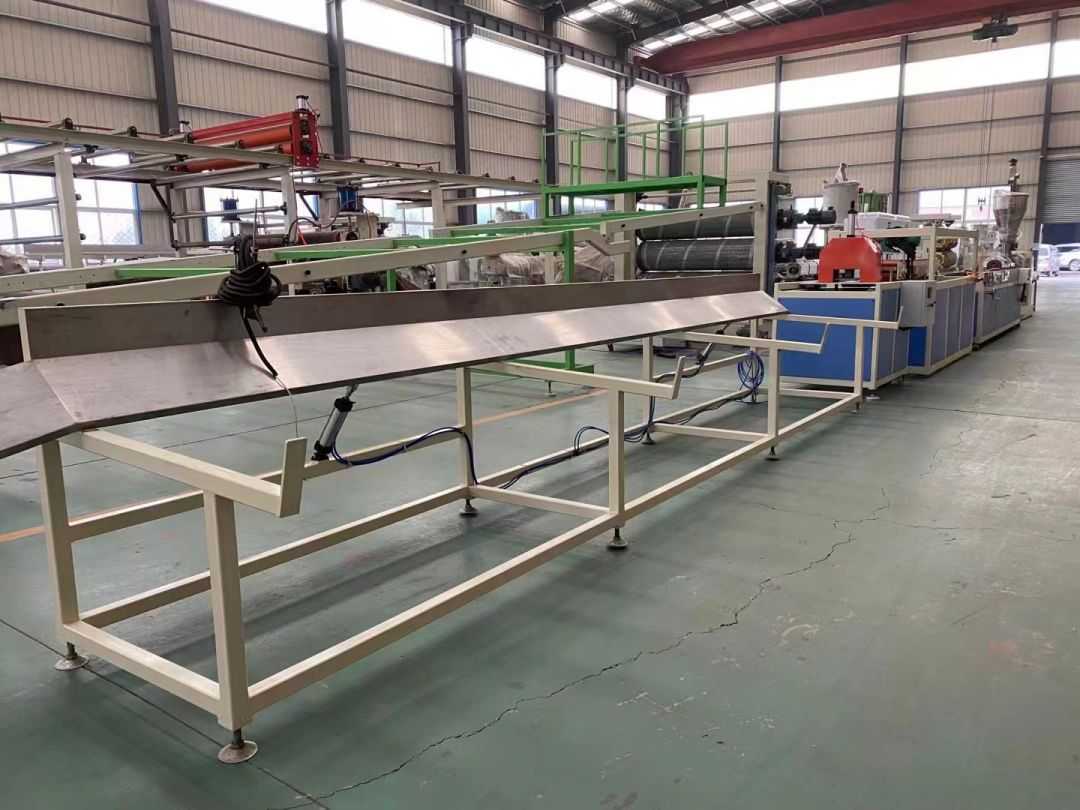

Γραμμή Παραγωγής Προφίλ Η γραμμή παραγωγής προφίλ χρησιμοποιεί κωνικούς εξωθητήρες διπλής βίδας σειράς SJSZ-65/132, πλατφόρμες διαμόρφωσης κενού από ανοξείδωτο χάλυβα, τρακτέρ ερπυστριοφόρου, ενσωματωμένες μηχανές αυτόματης κοπής και αναδιπλούμενα ράφια εκφόρτωσης. Η πλατφόρμα διαμόρφωσης είναι εξοπλισμένη με αντλία κενού υψηλής πίεσης και αντλία νερού, οι οποίες ρυθμίζονται τετραδιάστατα. Το τρακτέρ είναι συσφιγμένο πνευματικά. Η αυτόματη μηχανή κοπής σταθερού μήκους χρησιμοποιεί έναν διακόπτη ταξιδίου για να κόψει σε ένα σταθερό μήκος. Η σχάρα στοίβαξης έχει μήκος 6 μέτρα, είναι κατασκευασμένη από ανοξείδωτο χάλυβα και αναποδογυρίζεται πνευματικά.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Γραμμή Παραγωγής Προφίλ

Η γραμμή παραγωγής προφίλ χρησιμοποιεί κωνικούς εξωθητήρες διπλής βίδας σειράς SJSZ-65/132, πλατφόρμες διαμόρφωσης κενού από ανοξείδωτο χάλυβα, τρακτέρ ερπυστριοφόρου, ενσωματωμένες μηχανές αυτόματης κοπής και αναδιπλούμενα ράφια εκφόρτωσης. Η πλατφόρμα διαμόρφωσης είναι εξοπλισμένη με αντλία κενού υψηλής πίεσης και αντλία νερού, οι οποίες ρυθμίζονται τετραδιάστατα. Το τρακτέρ είναι συσφιγμένο πνευματικά. Η αυτόματη μηχανή κοπής σταθερού μήκους χρησιμοποιεί έναν διακόπτη ταξιδίου για να κόψει σε ένα σταθερό μήκος. Η σχάρα στοίβαξης έχει μήκος 6 μέτρα, είναι κατασκευασμένη από ανοξείδωτο χάλυβα και αναποδογυρίζεται πνευματικά.

περίπτωση

προβολή προϊόντος

σχέδιο	τεχνική παράμετρος

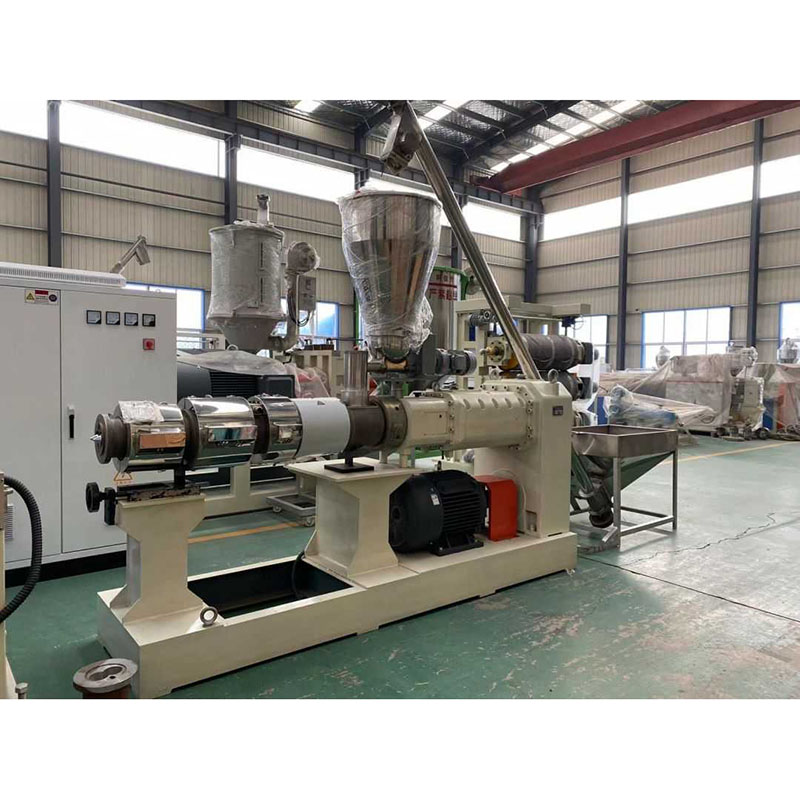

κύρια μηχανή
ηλεκτρικός πίνακας ελέγχου	* Διακόπτης αέρα: Chiint * Το πάχος του χάλυβα που χρησιμοποιείται δεν είναι μικρότερο από 1,5 mm και όλα τα ηλεκτρικά εξαρτήματα είναι γνωστών εμπορικών σημάτων
Όγκος παραγωγής (kg/h)	100-200 (διαφέρει ανάλογα με τον όγκο εξώθησης των επεξεργασμένων υλικών και τις συνθήκες λειτουργίας)
μέγεθος (mm)	3670 x 1500 x 2350 mm
βάρος (kg)	3000 κιλά
Αυτόματη χοάνη μέτρησης και τροφοδοσίας	Υλικό: ανοξείδωτο ατσάλι
Γραμμή μεταφοράς ισχύος	τριφασικό σύστημα τεσσάρων συρμάτων
Ελεγκτής θερμοκρασίας, με λειτουργίες διακοπής έκτακτης ανάγκης και προστασίας	Έξυπνος πίνακας ελέγχου θερμοκρασίας Λειτουργία συναγερμού προστασίας από υπερβολικό ρεύμα Σύστημα προστασίας από υπερφόρτωση υψηλής τάσης.
χαρακτηριστικό	Υψηλή διάτμηση, καλό αποτέλεσμα πλαστικοποίησης, ταχύτητα εξώθησης προφίλ υψηλής απόδοσης (100-160kg / h) του αντίστοιχου μεγέθους για την κάλυψη των απαιτήσεων παραγωγής της γραμμής παραγωγής. Τα υλικά κατασκευής υψηλού επιπέδου και τα ανθεκτικά εξαρτήματα έχουν στιβαρές ιδιότητες.
Πώς εμφανίζονται τα δεδομένα του πίνακα λειτουργίας	ψηφιακή οθόνη
Βίδα: υψηλής ποιότητας κράμα 38CrMoAIA πάχος στρώματος νιτριδίου 0,7mm, σκληρότητα επιφάνειας HV940,Ra0,4um Η γνωστή μάρκα της Κίνας
διάμετρος (mm)	65/132 χλστ
ενεργό μήκος (mm)	2140 χλστ
ποσότητα	Άρθρο 2
μορφή	κωνοειδής
Ταχύτητα ταχύτητας (r/min)	1~34 (Δίω προς τα έξω)
Τύμπανο υψηλής ποιότητας κράμα 38CrMoAIA πάχος στρώματος νιτριδίου 0,7mm, σκληρότητα επιφάνειας HV940,Ra0,4um
Τύπος κυλίνδρου μηχανής	μονολιθικές συσκευές
Μέθοδος θέρμανσης	Δακτύλιος θέρμανσης αλουμινίου χύτευσης
Αριθμός χώρων θέρμανσης	Περιοχή 4
ισχύς θέρμανσης (kw)	30Kw (11/4/6/8)
εύρος θερμοκρασίας (℃)	50~350℃
Αριθμός χώρων ψύξης	3 Περιφέρεια
Συνδυασμένος πυρήνας ροής	45 #, επιχρωμιωμένη εσωτερική επιφάνεια
δίοδος ψυκτικού υγρού	Ο ανεμιστήρας 3X250w ψύχεται
ψυκτικό μέσο	αέρας
διασφάλιση ποιότητας	Διάρκεια ζωής πάνω από 10.000 ώρες
Η μέθοδος χειρισμού του τυμπάνου μηχανής	Σκληρότητα διπλού κράματος HRC 55-62
2. Σύστημα κίνησης και σύστημα επιβράδυνσης
Ισχύς κινητήρα κύριας μετάδοσης κίνησης	37kw, κινητήρας διάσημης μάρκας Shandong
Μέθοδος λειτουργίας του κύριου κινητήρα	Τριφασικός ασύγχρονος κινητήρας, απευθείας συνδεδεμένος με το κιβώτιο ταχυτήτων, ο κινητήρας με ρυθμιστή μετατροπής μεταβλητής συχνότητας
Ταχύτητα του κύριου κινητήρα κύριας μετάδοσης κίνησης	30~1400r/min
Η μάρκα του κιβωτίου ταχυτήτων	Οριζόντιο κιβώτιο ταχυτήτων υψηλής στρέψης, γρανάζια με σκληρό δόντι
γρανάζι	Επεξεργασία διήθησης αζώτου, το υλικό του γραναζιού είναι 20CrMoTi
κουτί εισιτηρίου εργασίας	Οι δύο άξονες μείωσης του κιβωτίου διανομής κινούνται με ταικά γρανάζια
Λειτουργία ρύθμισης ταχύτητας του κύριου κινητήρα	Ρύθμιση ταχύτητας AC
3. σύστημα άντλησης κενού
τύπος	αντλία κενού δακτυλίου νερού
ισχύς του κινητήρα	3kw
Λειτουργία κινητήρα	τριφασικός ασύγχρονος κινητήρας
βαθμός κενού	0~-0,8pa
αντλία κενού	Ρυθμός καυσαερίων: 60 m³ / h

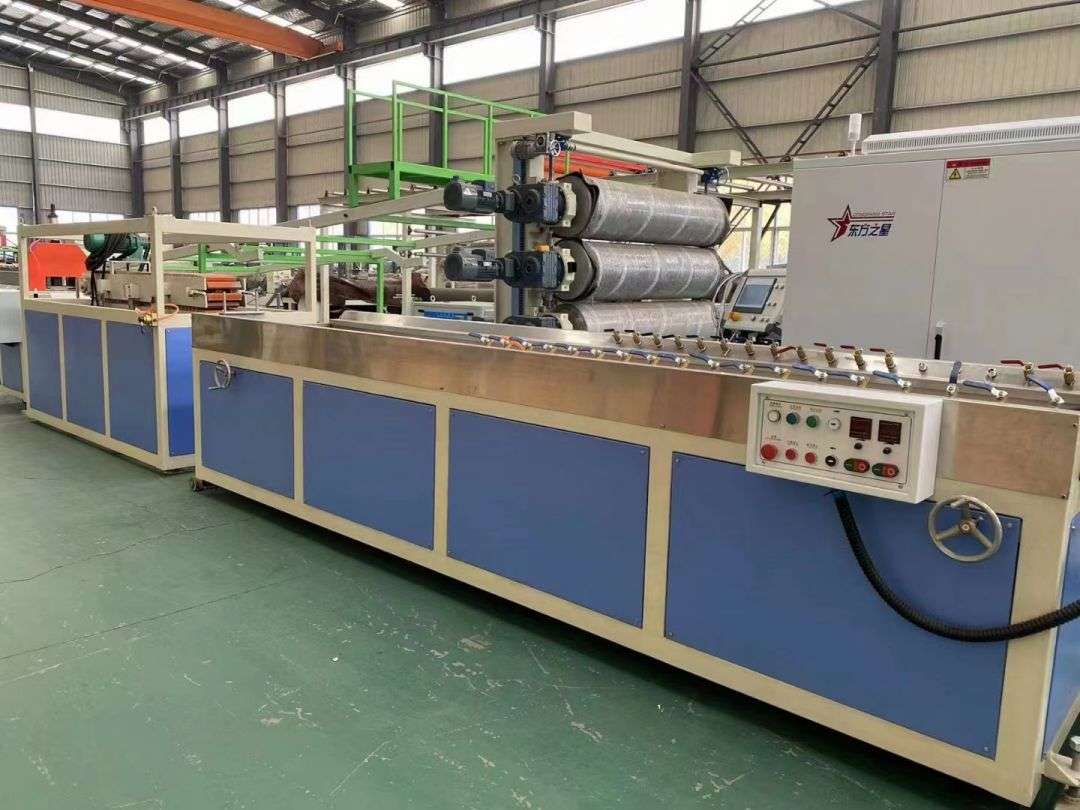

1. 240 Τραπέζι ρύθμισης κενού

μέγεθος (mm)	400012001475mm (συμπεριλαμβανομένου του μεγέθους της ράγας οδηγού)
Υλικό πλάκας νερού	ανοξείδωτο χάλυβα
Αριθμός ακροφυσίου αέρα και ακροφυσίου νερού	Περίπου 60
Μετακινήστε τον κινητήρα πριν και μετά	0,75 KW (1 σετ)
αντλία νερού	3KW
Τύπος αντλίας κενού	Αντλία κενού δακτυλίου νερού
Ισχύς αντλίας κενού	Δύο, 4 kw
βαθμός κενού (Mpa)	0~-0,8pa
Η θέση και ο τρόπος σύνδεσης του ακροφυσίου υδρατμών	Θέση: και οι δύο πλευρές του σταδίου ρύθμισης: σταθερός τύπος
Λειτουργία ρύθμισης του κεντρικού ύψους	Εγχειρίδιο Cochlear Worm
ντουλάπι ελέγχου	1, εύκολη λειτουργία. 2、 Πραγματοποιήστε τον πίνακα ρυθμίσεων πριν και μετά την ηλεκτρική ρύθμιση, τη χειροκίνητη ρύθμιση πάνω και κάτω. 3、 Οι ηλεκτρικές συσκευές είναι κατασκευασμένες από Chint 4、 Όλοι οι κινητήρες διαθέτουν προστασία υπερβολικού φορτίου.
Όγκος και ποσότητα της δεξαμενής νερού	Περίπου 150 λίτρα

Παράμετροι γενικών προδιαγραφών

Αυτόματος έλεγχος παροχής νερού και αποχέτευσης

Πίνακας κενού 1

Μετακινηθείτε 700 mm και εμπρός

Αριστερή και δεξιά λεπτομέρεια ± 30 mm

Οι δίσκοι νερού είναι κατασκευασμένοι από ανοξείδωτο χάλυβα

Ο εξωτερικός σωλήνας και ο εξοπλισμός τοποθετούνται εύκολα και επισκευάζονται εύκολα.

Όλοι οι εξωτερικοί σωλήνες ύδρευσης και αποχέτευσης είναι κατασκευασμένοι από γαλβανισμένους σωλήνες μεγέθους 1 "-2".

καλή εμφάνιση

2. Crawler Tractor

Μήκος, Χ και πλάτος (mm)	1800mm x 1500mm x 1700mm
Ταχύτητα έλξης (m / min) μέγιστο τράβηγμα της ράβδου έλξης	0,8-5 m/I 4000 Ν
Ισχύς κινητήρα έλξης (kw)	2,2 kw x 1
Τρόπος διαδρομής	πνευματικός
Λειτουργία σύνδεσης κινητήρα	σύνδεση αστεριού
αριθμός κινητήρων	1
ταχύτητα κινητήρα	10~1450r/min
Πραγματικό μήκος διαδρομής	1500 mm
Ρύθμιση ταχύτητας κινητήρα	Κινητήρας AC, ρύθμιση ταχύτητας μετατροπέα
Λειτουργία σύνδεσης καουτσούκ και τροχιάς	Γρήγορη σύνδεση με βίδες, εύκολη εγκατάσταση και αφαίρεση
Χαρακτηριστικά των μπλοκ έλξης	Συνδυάζεται με μπλοκ καουτσούκ και ατσάλι Q235A, με καλή αντοχή και αντοχή στη φθορά
Το clammode της λειτουργίας	πνευματικός έλεγχος
Κεντρικό ύψος του τρακτέρ	1000 ± 50 mm, ρυθμιζόμενη, σύγχρονη ταχύτητα πρόσφυσης.
Πίεση πεπιεσμένου αέρα	0,5~0,7Mpa
Μέθοδος ανεφοδιασμού αλυσίδας	Χειροκίνητη προσθήκη
ντουλάπι ελέγχου Κύλινδρος & πνευματικά μέρη	Ηλεκτρικά μέρη: Chiint Ο κύλινδρος χρησιμοποιείται από την Yadke
Όλα τα πνευματικά μέρη: Yadker × Ο ελεγκτής τρακτέρ βρίσκεται στον πίνακα ελέγχου υποπίεσης × Οι πόρτες και τα κιβώτια στις υπόλοιπες πλευρές κατασκευάζονται με χαλύβδινη πλάκα πάχους 1,5 mm. × Η εμφάνιση του τρακτέρ είναι όμορφη.

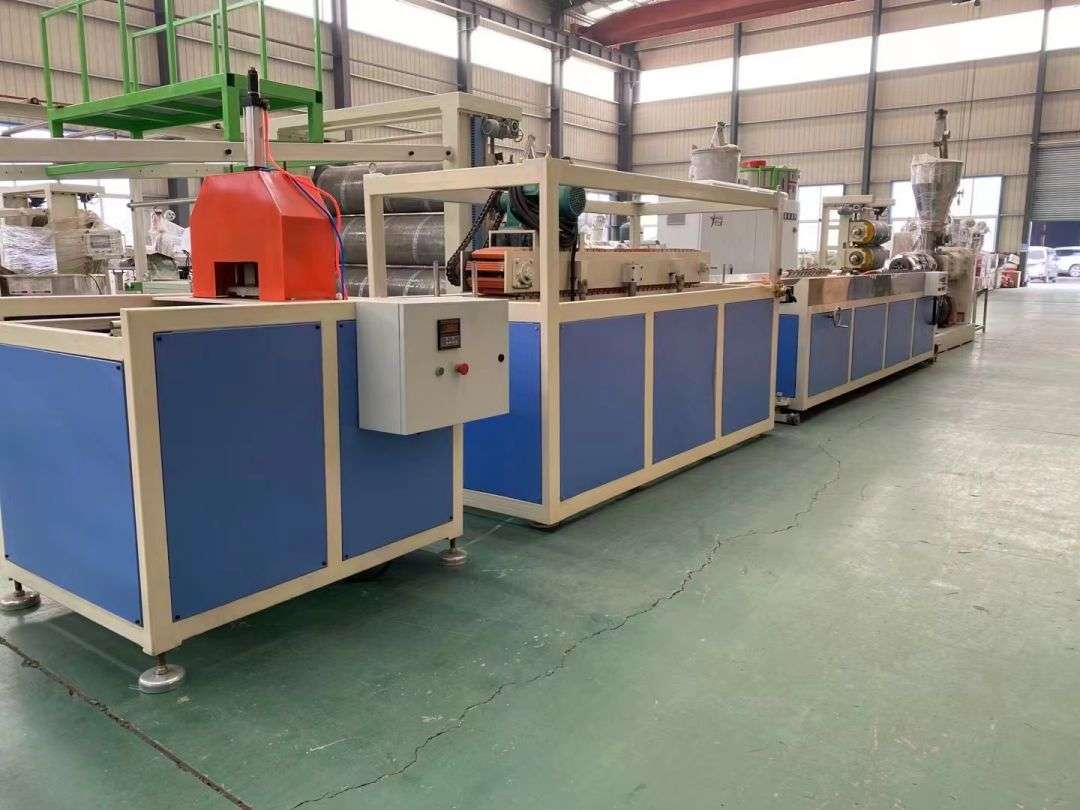

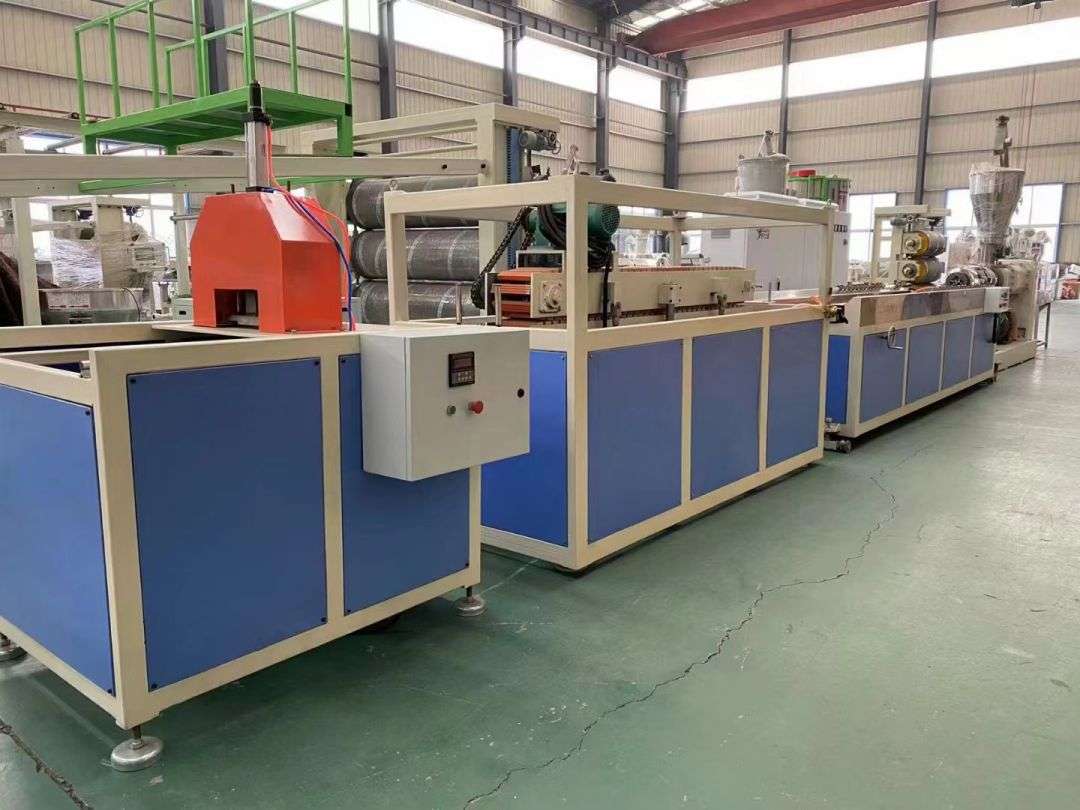

Ενσωματωμένη μηχανή αυτόματης κοπής

3. Κοπτική μηχανή: 1.200 MM X 1160 MM X 1600 MM
Λειτουργία πίεσης Ακρίβεια κοπής Ύψος κοπής Κόψτε την ισχύ του κινητήρα	πνευματικό κύκλωμα ≤2mm ≤150mm 1,5 kw
Μέγιστο πλάτος κοπής	260 χλστ
μέθοδος μετρητή	φωτοηλεκτρικός διακόπτης
Πίεση συμπίεσης αέρα	0,5~0,7Mpa
